Наборный алюминиевый карниз Alucom

Фасад из HPL-панелей читается как ровная плоскость с рисунком дерева или камня. Верх и пояса этой плоскости задаёт карниз здания: он выводит воду за линию стены, прикрывает торец облицовки и даёт ту самую линию тени, без которой фасад выглядит недоделанным. Для таких стен мы предлагаем наборный алюминиевый карниз Alucom: его собирают из экструдированных профилей прямо на каркасе, а цвет выбирают по RAL, в тон панелей или в контраст.

Ниже разобрано, как устроен карниз, какие типовые сборки есть, чем алюминий отличается от пенопласта и СФБ, как сочетать его с декорами HPL и что прислать для расчёта. Цена зависит от сборки и длины, поэтому стоимость мы называем по запросу.

Видео: как карниз собирают на каркасе

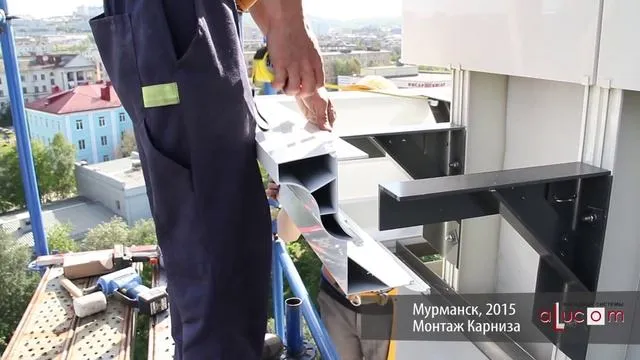

В ролике показан монтаж алюминиевого карниза на навесном фасаде: линейные элементы поднимают на высоту и закрепляют на каркасе один за другим. Кадры сняты в Мурманске в 2015 году.

Что такое карниз здания и какие бывают виды

Карниз здания — выступающий горизонтальный элемент фасада. Практическая работа у него три: отвести дождевую воду и снег от стены, закрыть верхний край облицовки со стыком кровли, разделить фасад на ярусы. Архитектурная четвёртая: добавить объём и тень. Для фасада из HPL это особенно важно, потому что сами панели плоские, а выразительность фасаду даёт именно рельеф горизонталей.

Карниз на фасаде по месту установки делят на несколько видов:

• венчающий карниз — завершает стену наверху, у кровли или парапета, имеет самый большой вынос;
• межэтажный карниз (пояс) — идёт по границе этажей, визуально делит фасад и прячет горизонтальные стыки облицовки;
• надоконные карнизы (сандрики) и декоративные тяги — подчёркивают проёмы и акцентные зоны;
• цокольный пояс — отделяет цоколь от основной плоскости стены.

Исторически карнизы выкладывали из кирпича, вытягивали по штукатурке, отливали из бетона. Сегодня декоративные карнизы для фасада делают из стеклофибробетона (СФБ), полиуретана, пенопласта под штукатурным слоем, гнутого листового металла и экструдированного алюминия. Для навесного вентилируемого фасада ближе всего последний вариант: он тоже сухой и тоже ставится на каркас.

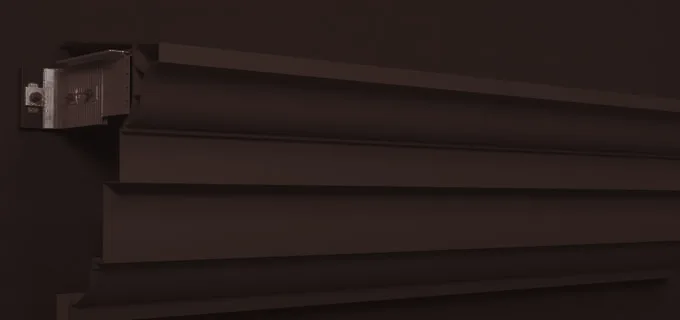

Устройство наборного карниза Alucom

Наборный карниз — это сборная конструкция из профилей алюминиевого сплава, изготовленных экструзией. Профили разной формы соединяются между собой через замковое соединение в любом порядке, и в одну сборку можно поставить 10 и более элементов. Из-за этого карниз для фасада дома не ограничен готовым каталогом: сечение можно «нарастить» полочкой, выкружкой или плоской вставкой.

Профили выпускаются в серии COR, по данным производителя, в линейке 14 профилей. В типовых сборках, которые мы разбираем ниже, обычно видно такое распределение ролей:

• сверху стоит профиль-козырёк — COR 01, 01.1, 01.2 или 01.3;
• ниже набирают пластику из профилей COR 02, 02.1, 02.2 и COR 03, 03.1, 03.2 — это полочки и выкружки, которые создают тень;
• между ними ставят плоские фризовые вставки COR 05 и 05.1;
• карниз заканчивает нижний завершающий профиль COR 04.

Экструзия даёт постоянное сечение по всей длине, поэтому на протяжённых прямых участках линия получается ровной, без «волны». Элементы окрашивают на заводе и привозят линейными, а соединяют уже на объекте, то есть на стройплощадку не едут громоздкие готовые секции. Небольшой вес при хорошей жёсткости позволяет обойтись меньшим числом элементов крепления, а повреждённый участок можно заменить, не разбирая весь пояс. Алюминий негорючий.

Угол карниза можно заказать у производителя или выполнить силами монтажной организации. Производитель заявляет, что это единственный в России производитель алюминиевых карнизов из экструдированных профилей, а конструкция защищена патентом; на алюминиевые конструкции и отделочные материалы заявлена гарантия 50 лет. Это данные производителя, а не оценка нашего сайта. Работает он с 2005 года, склад находится в Московской области (Ступино, Михнево), отгрузка по России и в страны СНГ идёт транспортными компаниями.

28 типовых сборок: от пояса до венчающего карниза

Производитель опубликовал 28 типовых вариантов: вынос от 144 до 754 мм, высота от 251 до 1291 мм. Мы разложили их не по номерам, а по высоте — так проще выбирать под задачу. Границы групп условные и показывают масштаб карниза; окончательно решает проект фасада.

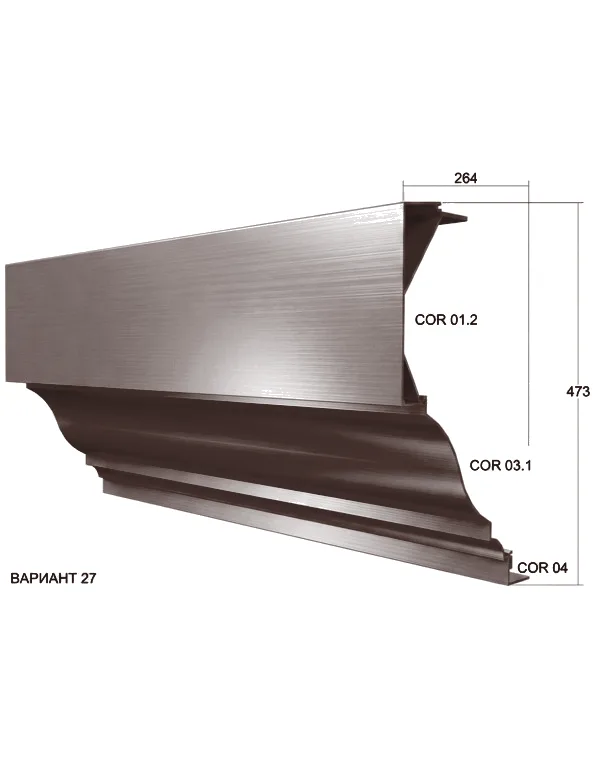

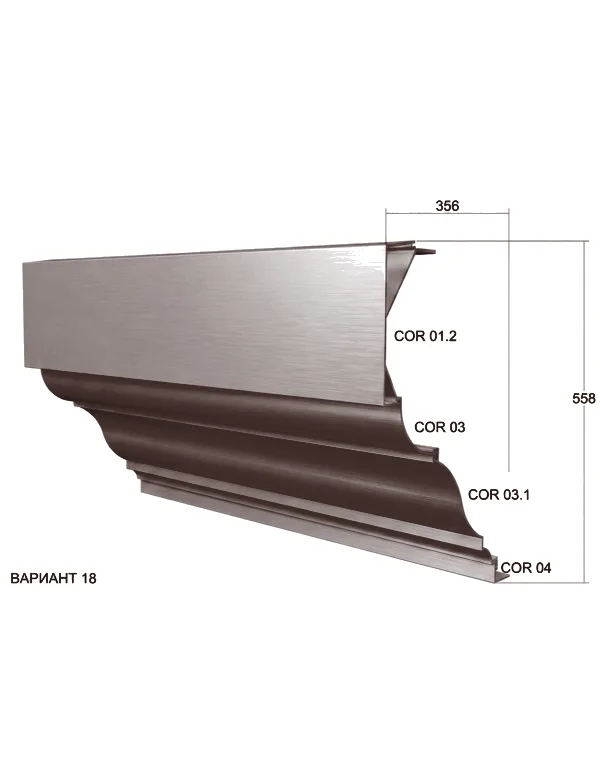

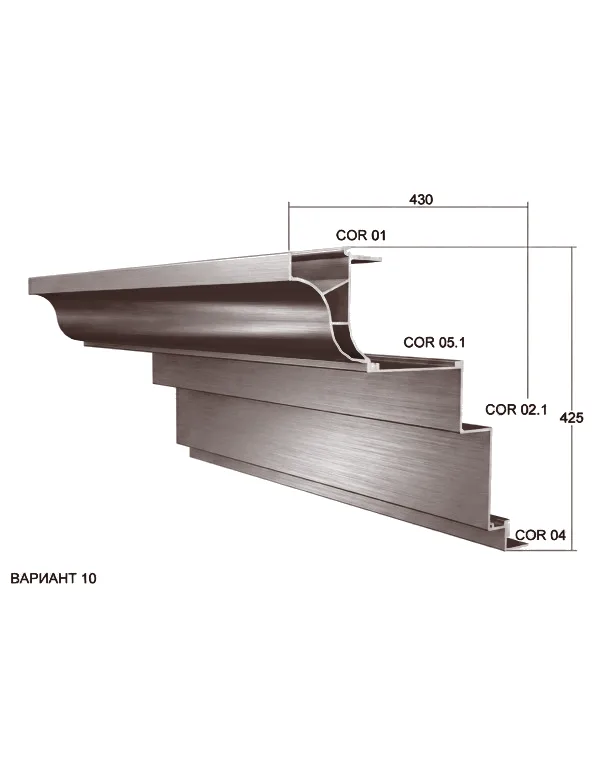

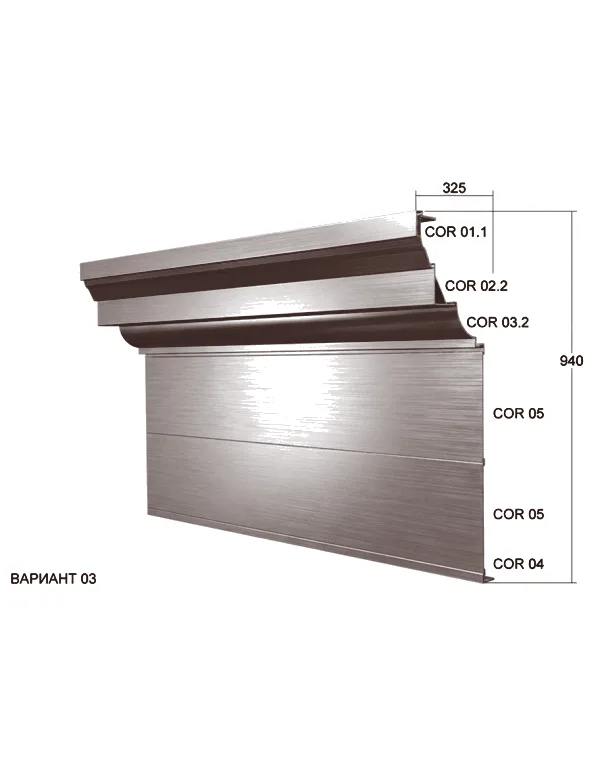

На схемах четыре сборки из разных групп: варианты 27 и 10 низкие (473 и 425 мм по высоте), вариант 18 средний (558 мм), вариант 03 высокий (940 мм). Схемы показаны в цвете RAL 8017.

Низкие сборки, до 500 мм по высоте (10 вариантов)

Подходят для межэтажных поясов, цокольной линии и небольших фасадов частных домов, где массивный карниз смотрелся бы тяжело.

Средние сборки, 501–800 мм (11 вариантов)

Рабочий диапазон для межэтажного карниза многоэтажного дома и для венчающего карниза невысоких зданий.

Высокие сборки, больше 800 мм (7 вариантов)

Для венчающего карниза крупных зданий и парадных фасадов, где нужен выразительный силуэт на фоне неба.

Нужной комбинации в списке нет — карниз можно собрать по эскизу архитектора из тех же профилей серии COR.

Как выбрать размер карниза

Начинайте с высоты здания и того, откуда фасад будут видеть. Карниз, который хорошо смотрится на трёхэтажном доме с расстояния в 10 метров, на многоэтажке просто теряется. Практические ориентиры:

1. Масштаб. Чем выше здание и чем дальше точка обзора, тем больше вынос и высота сборки. Для частного дома обычно хватает низкой сборки, для многоэтажных зданий смотрите средние и высокие.
2. Роль на фасаде. Пояс может быть скромным, а венчающий карниз должен «держать» всю стену, поэтому его обычно делают крупнее поясов.
3. Модуль панелей. Горизонтали карниза лучше увязать с раскладкой HPL: пояс по линии горизонтального шва панелей выглядит собраннее, чем «плавающий» на случайной высоте.
4. Нагрузка на каркас. Чем больше вынос, тем важнее расчёт кронштейнов. Это задача проектировщика подсистемы, а не вопрос вкуса.
5. Окна и проёмы. Вынос не должен упираться в откосы и отливы; проверяйте это на узле до заказа.

Алюминий, пенопласт, СФБ и гнутый металл: сравнение

Карнизы из пенопласта обычно дешевле на старте, поэтому их часто ставят на частные дома под штукатурку. На навесном фасаде из HPL разница между материалами видна уже в работе. Сравнение качественное, без цифр: точные показатели зависят от конкретного изделия.

Для фасада из HPL, который сам строится как «сухая» система на каркасе, наборный алюминиевый карниз логичнее мокрых технологий: ему не нужен клей, штукатурка и сезон.

Монтаж на подсистему

Карниз ставят на каркас из кронштейнов и направляющих. Каркас может смонтировать подрядчик либо его заказывают в составе фасадной системы. Лучше сразу проектировать общий каркас: тогда кронштейны карниза и подсистемы HPL привязаны к одним осям, а узлы стыка не придумывают на объекте.

Последовательность работ и узлы примыкания HPL-панелей к карнизу задаёт проект. Монтаж сухой, поэтому работать можно круглый год. Подробно о подсистеме читайте в разборе «Монтаж фасадных HPL-панелей: подсистема, узлы, крепёж», о способах крепления — в статьях «Способы монтажа HPL-панелей» и «Крепления для HPL-панелей», а о вспомогательных профилях — в обзоре «Профили для HPL-панелей».

Вентиляционный зазор за облицовкой нельзя перекрывать карнизом: проверьте, чтобы приток снизу и вытяжка сверху остались открытыми в проектном решении.

Цвет и сочетание с HPL-панелями

Карниз красят по RAL, поэтому цвет вы выбираете самостоятельно. Для HPL-фасадов работают две стратегии.

В тон облицовке

Тёмно-коричневый RAL 8017 рядом с панелями под дерево и дуб даёт спокойный фасад, где карниз читается как продолжение фактуры. Для тёплых древесных декоров подбирайте цвет карниза на тон темнее самого тёмного оттенка рисунка, иначе пояс «сливается».

В контраст

К панелям под камень и мрамор хорошо подходят графитовые и тёмно-серые карнизы: линия горизонталей становится чётче, а светлая облицовка выигрывает. Контрастный венчающий карниз также визуально «снижает» высокое здание.

Практические советы:

• не берите больше двух цветов металла на фасаде: карниз, отливы и водосток лучше держать в одной гамме;
• сравнивайте образец RAL при дневном свете и рядом с живым образцом декора, а не по экрану;
• на тёмном декоре светлый карниз смотрится как рамка, на светлом декоре тёмный — как графика; решайте заранее, какой эффект нужен;
• выбранные декоры смотрите в разделах «HPL-панели для фасада», «Цвета и декоры» и «Подбор декоров», а общий обзор материала — в статье «HPL-панели для фасада».

Как заказать карниз и что прислать

Для расчёта пришлите на sales@495-136-61-94.ru или назовите менеджеру по телефону:

• эскиз, чертёж или номер варианта из списка выше;
• длину каждого участка карниза и количество углов, внутренних и наружных;
• цвет по RAL или декор HPL, к которому нужно подобрать карниз;
• тип подсистемы и стены, если каркас уже запроектирован;
• город объекта.

Стоимость рассчитывается по запросу, так как зависит от сборки, длины и количества углов. Контакты: ООО «HPL-панели», Москва, Каширское шоссе, д. 3, к. 2, стр. 9; телефоны +7 (495) 136-61-94 и +7 (985) 201-24-74; работаем в будние дни с 09:00 до 18:00. Заказать звонок можно кнопкой в шапке сайта или на странице «Контактная информация».
